Linux结合ELK与Grafana可视化监控分析Nginx日志

前提需要安装好ELK集群和Grafana，ELK安装可以参考Linux搭建ELK+Filebeat+Nginx+Redis分布式日志管理平台。

一、配置Nginx日志输出格式

# 编辑nginx.conf，内容如下文章源自小柒网-https://www.yangxingzhen.cn/8620.html

[root@master ~]# vim /usr/local/nginx/conf/nginx.conf文章源自小柒网-https://www.yangxingzhen.cn/8620.html

log_format json '{"@timestamp":"$time_iso8601",'
			'"host":"$server_addr",'
			'"ip":"$remote_addr",'
			'"clientip":"$remote_addr",'
			'"remote_user":"$remote_user",'
			'"request":"$request",'
			'"http_user_agent":"$http_user_agent",'
			'"size":$body_bytes_sent,'
			'"responsetime":$request_time,'
			'"upstreamtime":"$upstream_response_time",'
			'"upstreamhost":"$upstream_addr",'
			'"http_host":"$host",'
			'"requesturi":"$request_uri",'
			'"url":"$uri",'
			'"domain":"$host",'
			'"xff":"$http_x_forwarded_for",'
			'"referer":"$http_referer",'
			'"status":"$status"}';
access_log logs/access.log json;

注意：这里的Nginx配置所有访问日志，统一在/usr/local/nginx/logs/access.log。
文章源自小柒网-https://www.yangxingzhen.cn/8620.html

如果你的环境，单独为每一个虚拟主机分配了access日志，那么就需要在对应的虚拟主机配置文件，应用格式json即可。
文章源自小柒网-https://www.yangxingzhen.cn/8620.html

二、配置Logstash

注意：本文采用Filebeat+Logstash采集nginx日志，并发送给Elasticsearch。
文章源自小柒网-https://www.yangxingzhen.cn/8620.html

[root@master ~]# cat /etc/logstash/conf.d/nginx.conf文章源自小柒网-https://www.yangxingzhen.cn/8620.html

input {
    redis {
        host => "172.27.5.51"
        port => "6379"
        db => "0"
        password => "Aa123456"
        data_type => "list"
        key => "nginx-access-log"
        codec => "json"
    }
}

filter {
    if [fields][logtype] == "nginx-access-log" {
       json {
         source => "message"
       }

       mutate {
         convert => [ "status","integer" ]
         convert => [ "size","integer" ]
         convert => [ "upstreamtime","float" ]
         convert => [ "[geoip][coordinates]","float" ]
         remove_field => "geoip.continent_code"
         remove_field => "geoip.country_code2"
         remove_field => "geoip.country_code3"
       }

       date {
         match => [ "timestamp" ,"dd/MMM/YYYY:HH:mm:ss Z" ]
       }

       geoip {
         source => "ip"
         target => "geoip"
         database =>"/usr/share/logstash/GeoLite2-City_20221206/GeoLite2-City.mmdb"
         add_field => [ "[geoip][coordinates]", "%{[geoip][longitude]}" ]
         add_field => [ "[geoip][coordinates]", "%{[geoip][latitude]}"  ]
       }

       mutate {
         remove_field => "timestamp"
       }
   }
}
output {
    if [fields][logtype] == "nginx-access-log" {
        elasticsearch {
            hosts => ["172.27.5.51:9200"]
            user => "elastic"
            password => "www.yangxingzhen.cn"
            action => "index"
            index => "nginx-access-log-%{+YYYY.MM.dd}"
        }
    }
}

注意：/usr/share/logstash/GeoLite2-City_20221206/GeoLite2-City.mmdb，这个是地图数据文件。
文章源自小柒网-https://www.yangxingzhen.cn/8620.html

GeoLite2-City.mmdb是IP信息解析和地理定位的。官方下载地址：https://www.maxmind.com。
文章源自小柒网-https://www.yangxingzhen.cn/8620.html

下载文件完成后，将此文件上传到/usr/share/logstash/GeoLite2-City_20221206目录。
文章源自小柒网-https://www.yangxingzhen.cn/8620.html

三、配置Grafana

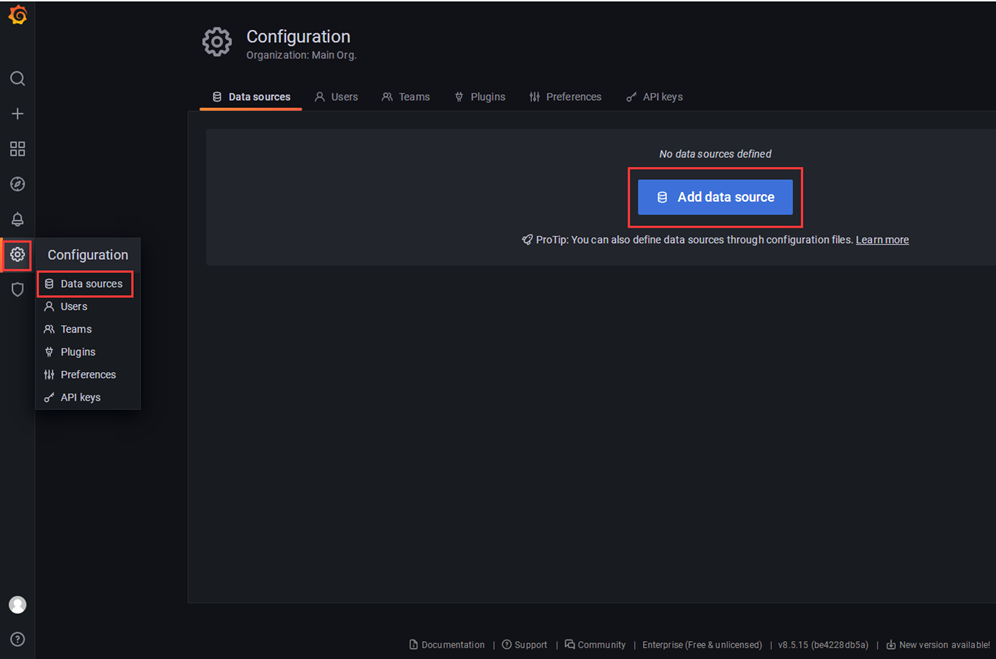

1、访问Grafana，配置Elasticsearch数据源
文章源自小柒网-https://www.yangxingzhen.cn/8620.html

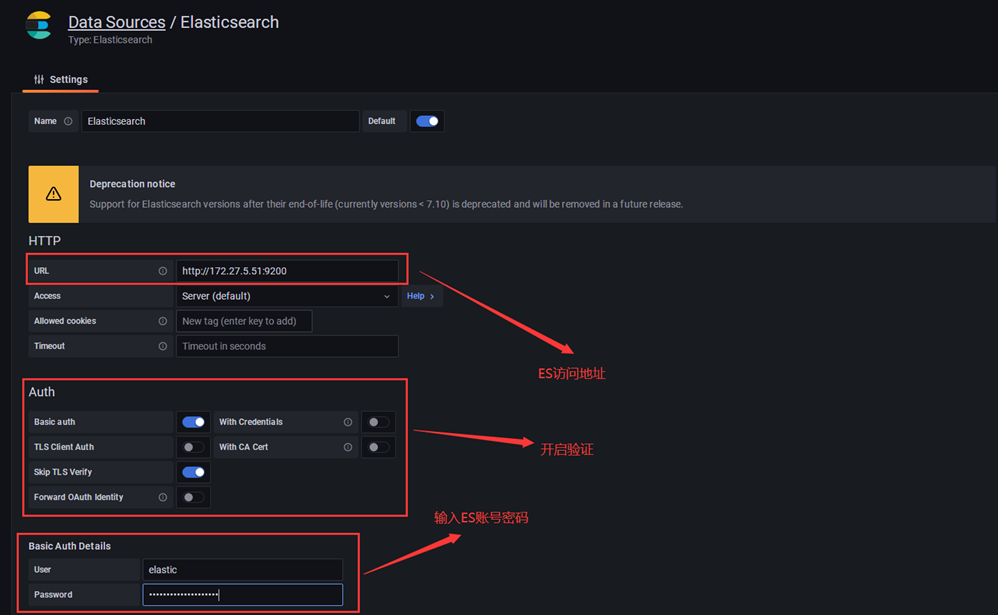

2、配置ES相关信息

注意：如果elasticsearch需要认证，在下面的Auth设置中，Basic auth开启，输入用户名和密码。

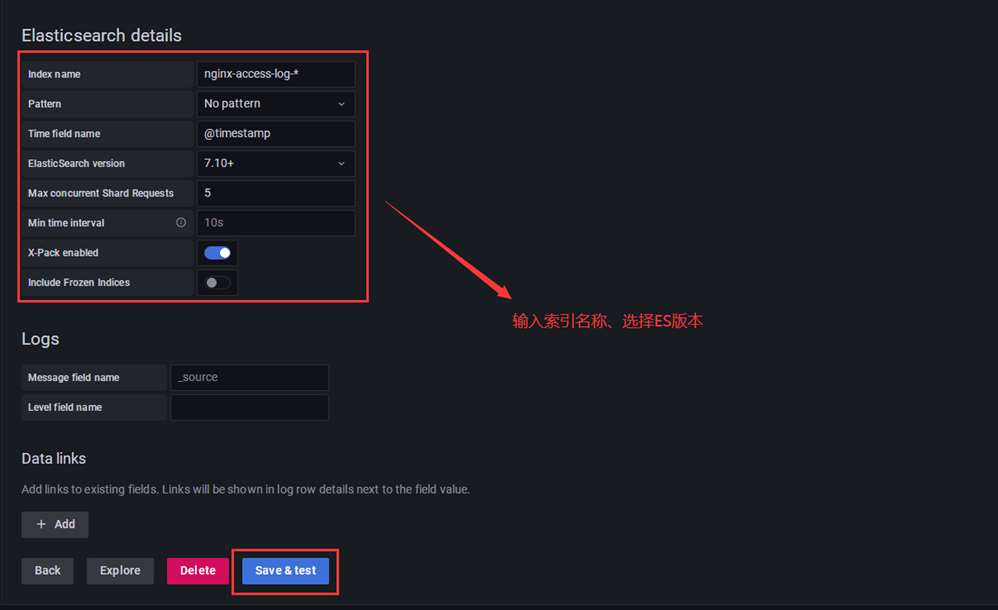

3、配置ES索引信息

4、Grafana安装插件

[root@master ~]# grafana-cli plugins install grafana-piechart-panel

[root@master ~]# grafana-cli plugins install grafana-worldmap-panel

# 安装完成后，重启Grafana生效。

[root@master ~]# systemctl restart grafana-server

5、配置展示模板

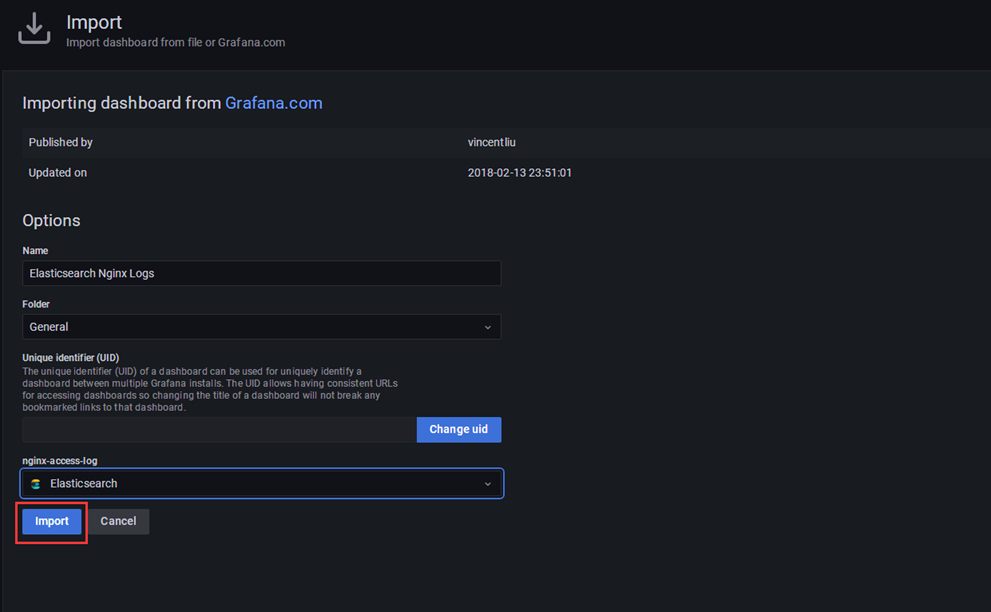

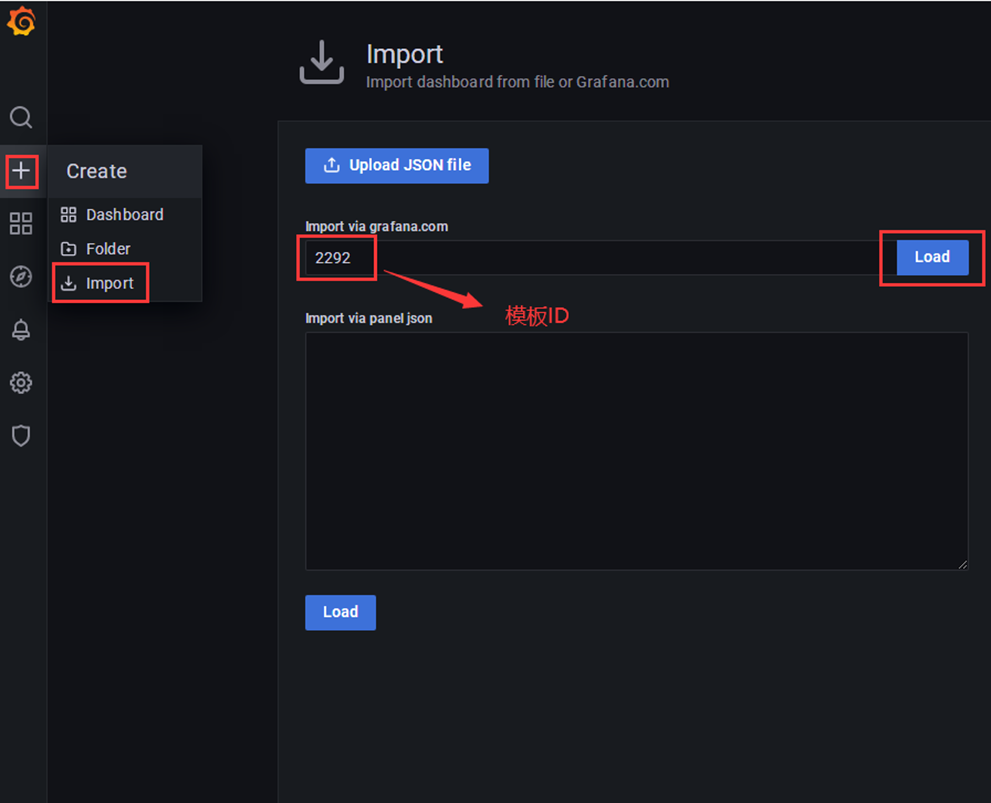

1）输入模板ID，然后点击Load

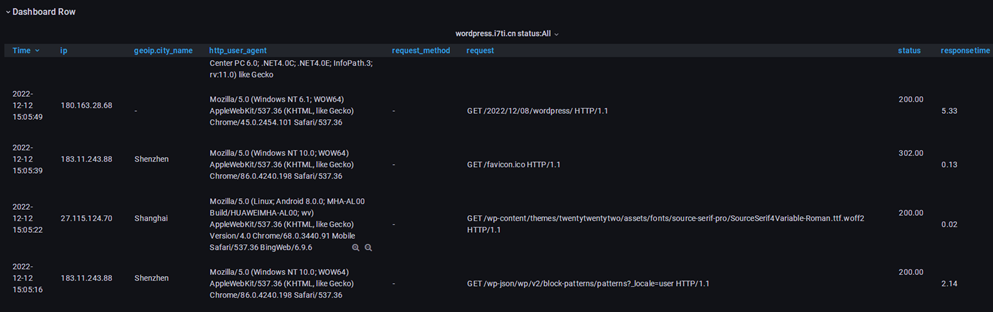

2）模板效果展示

至此，ELK+Grafana分析Nginx日志配置完成。
