一、Blackbox_exporter应用场景

blackbox_exporter是Prometheus官方提供的exporter之一，可以提供 HTTP、HTTPS、DNS、TCP以及ICMP的方式对网络进行探测。

1）HTTP 测试
文章源自小柒网-https://www.yangxingzhen.cn/8419.html

定义 Request Header信息
文章源自小柒网-https://www.yangxingzhen.cn/8419.html

判断 Http status / Http Respones Header / Http Body内容
文章源自小柒网-https://www.yangxingzhen.cn/8419.html

2）TCP 测试
文章源自小柒网-https://www.yangxingzhen.cn/8419.html

业务组件端口状态监听
文章源自小柒网-https://www.yangxingzhen.cn/8419.html

应用层协议定义与监听
文章源自小柒网-https://www.yangxingzhen.cn/8419.html

3）ICMP 测试
文章源自小柒网-https://www.yangxingzhen.cn/8419.html

主机探活机制
文章源自小柒网-https://www.yangxingzhen.cn/8419.html

4）POST 测试
文章源自小柒网-https://www.yangxingzhen.cn/8419.html

接口联通性
文章源自小柒网-https://www.yangxingzhen.cn/8419.html

5）SSL证书过期时间

二、Blackbox_exporter安装

下载地址：https://prometheus.io/download/

1、下载安装包

[root@k8s-master ~]# wget https://github.com/prometheus/blackbox_exporter/releases/download/v0.22.0/blackbox_exporter-0.22.0.linux-amd64.tar.gz

2、解压并重命名

[root@k8s-master ~]# tar xf blackbox_exporter-0.22.0.linux-amd64.tar.gz

[root@k8s-master ~]# mv blackbox_exporter-0.22.0.linux-amd64 /usr/local/blackbox_exporter

3、授权

[root@k8s-master ~]# chown -R root.root /usr/local/blackbox_exporter

4、使用systemd进行管理blackbox_exporter服务

[root@k8s-master ~]# cat >/etc/systemd/system/blackbox_exporter.service <<EOF

[Unit]

Description=Blackbox Exporter

Wants=network-online.target

After=network-online.target

[Service]

User=root

ExecStart=/usr/local/blackbox_exporter/blackbox_exporter --config.file=/usr/local/blackbox_exporter/blackbox.yml

Restart=on-failure

[Install]

WantedBy=default.target

EOF

5、添加开机自启动

[root@k8s-master ~]# systemctl daemon-reload

[root@k8s-master ~]# systemctl enable blackbox_exporter

Created symlink from /etc/systemd/system/default.target.wants/blackbox_exporter.service to /etc/systemd/system/blackbox_exporter.service.

6、启动Blackbox_exporter

[root@k8s-master ~]# systemctl start blackbox_exporter

三、Prometheus安装

1、下载安装包

[root@k8s-master ~]# wget https://github.com/prometheus/prometheus/releases/download/v2.40.2/prometheus-2.40.2.linux-amd64.tar.gz

2、解压并重命名

[root@k8s-master ~]# tar xf prometheus-2.40.2.linux-amd64.tar.gz

[root@k8s-master ~]# mv prometheus-2.40.2.linux-amd64 /usr/local/prometheus

3、授权

[root@k8s-master ~]# chown -R root.root /usr/local/prometheus

4、使用systemd进行管理blackbox_exporter服务

[root@k8s-master ~]# cat >/etc/systemd/system/prometheus.service <<EOF

[Unit]

Description=prometheus

Documentation=https://prometheus.io/docs/introduction/overview

Wants=network-online.target

After=network.target

[Service]

Type=simple

User=root

ExecStart=/usr/local/prometheus/prometheus --config.file=/usr/local/prometheus/prometheus.yml --web.enable-lifecycle --storage.tsdb.path=/usr/local/prometheus/data

Restart=on-failure

[Install]

WantedBy=multi-user.target

EOF

5、添加开机自启动

[root@k8s-master ~]# systemctl daemon-reload

[root@k8s-master ~]# systemctl enable prometheus

Created symlink from /etc/systemd/system/multi-user.target.wants/prometheus.service to /etc/systemd/system/prometheus.service.

6、启动Blackbox_exporter

[root@k8s-master ~]# systemctl start prometheus

四、blackbox.yml配置文件详解

官方解释: https://github.com/prometheus/blackbox_exporter/blob/master/CONFIGURATION.md

1、默认配置

运行blackbox exporter时,需要用户提供探针的配置信息,这些配置信息可能是一些自定义的HTTP头信息,也可能是探测时需要的一些 TSL(秘钥证书) 配置,也可能是探针本身的验证行为.在 blackbox exporter每一个探针配置称为一个 module,并且以YAML配置文件的形式提供给blackbox exporter

每一个module主要包含以下配置内容：探针类型(prober),验证访问超时时间(timeout),以及当前探针的具体配置项

# 探针类型: http https tcp dns icmp

prober: <prober_string> #必选

# 超时时间:

[timeout: <duration>] #默认单位秒

# 探针的详细配置,最多只能配置其中一个

[ http: <http_probe> ]

[ tcp: <tcp_probe> ]

[ dns: <dns_probe> ]

[ icmp: <icmp_probe> ]

# 此探针接受的状态代码。默认为2xx。

  [ valid_status_codes: <int>, ... | default = 2xx ]



# 此探针接受的HTTP版本.

  [ valid_http_versions: <string>, ... ]



#探针将使用的HTTP方法。

  [ method: <string> | default = "GET" ]



# 为探针设置的HTTP标头。

  headers:

    [ <string>: <string> ... ]



# 探针是否将遵循任何重定向

  [ no_follow_redirects: <boolean> | default = false ]



# 如果存在SSL，则探测失败。

  [ fail_if_ssl: <boolean> | default = false ]



# 如果不存在SSL，则探测失败。

  [ fail_if_not_ssl: <boolean> | default = false ]



# 如果响应主体与正则表达式匹配，则探测失败。

  fail_if_body_matches_regexp:

    [ - <regex>, ... ]



# 如果响应主体与正则表达式不匹配，则探测失败。

  fail_if_body_not_matches_regexp:

    [ - <regex>, ... ]



# 如果响应头与正则表达式匹配，则探测失败。 对于具有多个值的标头，如果*至少一个*匹配，则失败。

  fail_if_header_matches:

    [ - <http_header_match_spec>, ... ]



# 如果响应头与正则表达式不匹配，则探测失败。 对于具有多个值的标头，如果* none *不匹配，则失败。

  fail_if_header_not_matches:

    [ - <http_header_match_spec>, ... ]



# HTTP探针的TLS协议的配置。

  tls_config:

    [ <tls_config> ]



# 目标的HTTP基本身份验证凭据。

  basic_auth:

    [ username: <string> ]

    [ password: <secret> ]



# 目标的承载令牌。

  [ bearer_token: <secret> ]



# 目标的承载令牌文件

  [ bearer_token_file: <filename> ]



# 用于连接到目标的HTTP代理服务器。

  [ proxy_url: <string> ]



# HTTP探针的IP协议（ip4，ip6）

  [ preferred_ip_protocol: <string> | default = "ip6" ]

  [ ip_protocol_fallback: <boolean> | default = true ]



# 探针中使用的HTTP请求的主体。

  body: [ <string> ]

<http_header_match_spec>

    header: <string>,

    regexp: <regex>,

[ allow_missing: <boolean> | default = false ]

五、常用几种应用场景

1、HTTP检测（监控网站状态）

1）blackbox配置

[root@k8s-master ~]# vim /usr/local/blackbox_exporter/blackbox.yml

modules:
  http_2xx:
    prober: http
    http:
      method: GET
  http_post_2xx:
    prober: http
    http:
      method: POST

2）Prometheus配置

[root@k8s-master ~]# vim /usr/local/prometheus/prometheus.yml

  - job_name: 'blackbox_http_2xx'
    metrics_path: /probe
    params:
      module: [http_2xx]
    static_configs:
      - targets:
        - https://www.baidu.com
        - https://www.yangxingzhen.cn
    relabel_configs:
      - source_labels: [__address__]
        target_label: __param_target
      - source_labels: [__param_target]
        target_label: instance
      - target_label: __address__
        #blackbox exporter 所在节点
        replacement: 10.10.50.24:9115

这里针对每1个探针服务（如http_2xx）定义一个采集任务，并且直接将任务的采集目标定义为我们需要探测的站点。在采集样本数据之前通过relabel_configs对采集任务进行动态设置。

  • 根据 Target 实例的地址,写入__param_target 标签中,__param_<name>形式的标签表示,在采集任务时会在请求目标地址中添加<name>参数,等同于 params 的设置
  • 获取__param_target的值，并覆写到instance标签中；
  • 覆写Target实例的__address__标签值为BlockBox Exporter实例的访问地址。

3）Prometheus热加载配置文件

[root@k8s-master ~]# curl -X POST http://10.10.50.24:9090/-/reload

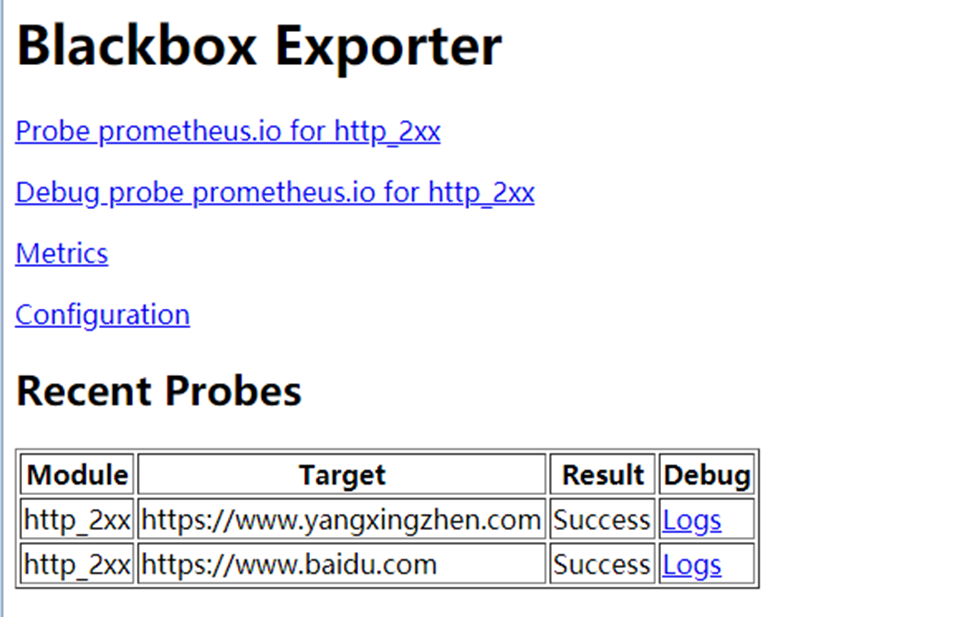

4）访问blackbox_exporter

# 浏览器输入http://10.10.50.24:9115

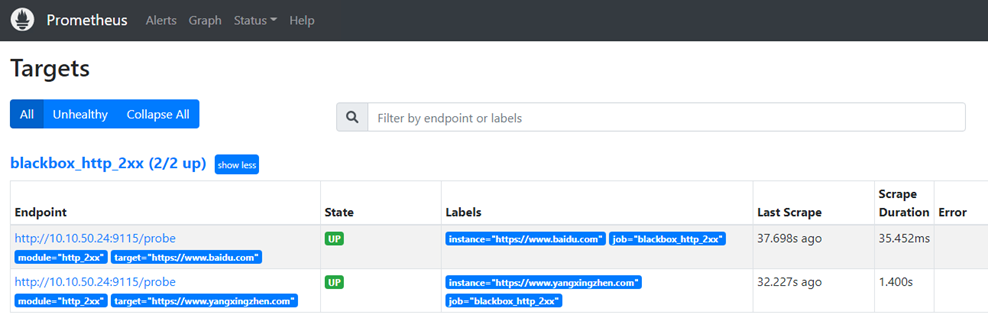

5）访问Prometheus的UI查看下targets

# 浏览器输入http://10.10.50.24:9090

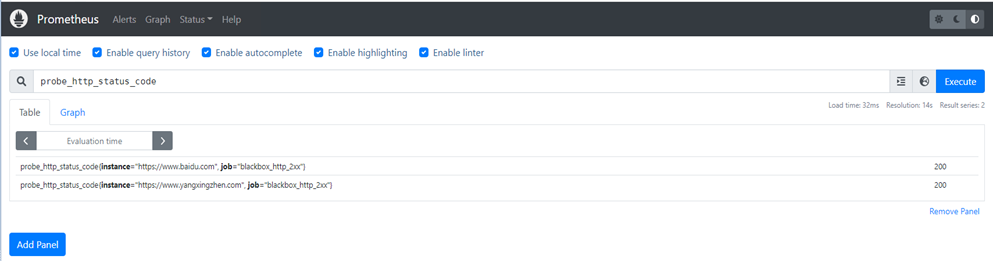

# 查询数据

6）自定义HTTP请求

HTTP服务通常会以不同的形式对外展现，有些可能就是一些简单的网页，而有些则可能是一些基于REST的API服务。 对于不同类型的HTTP的探测需要管理员能够对HTTP探针的行为进行更多的自定义设置，包括：HTTP请求方法、HTTP头信息、请求参数等。对于某些启用了安全认证的服务还需要能够对HTTP探测设置相应的Auth支持。对于HTTPS类型的服务还需要能够对证书进行自定义设置。

如下所示，这里通过method定义了探测时使用的请求方法，对于一些需要请求参数的服务，还可以通过headers定义相关的请求头信息，使用body定义请求内容：

  http_post_2xx:

    prober: http

    timeout: 5s

    http:

      method: POST

      headers:

        Content-Type: application/json

      body: '{}'

# 这里以WordPress为例，如下操作

[root@k8s-master ~]# vim /usr/local/blackbox_exporter/blackbox.yml

modules:
  http_2xx:
    prober: http
    http:
      method: GET
  http_post_2xx:
    prober: http
    timeout: 5s
    http:
      method: POST
      headers:
        Content-Type: application/json
      body: '{"user_login": "admin" "user_pass": "Aa123456"}'

[root@k8s-master ~]# systemctl restart blackbox_exporter

[root@k8s-master ~]# vim /usr/local/prometheus/prometheus.yml

# 添加以下内容

  - job_name: 'blackbox_http_post_2xx'
    metrics_path: /probe
    params:
      module: [http_post_2xx]
    static_configs:
      - targets:
        - http://10.10.50.24:30080/wp-login.php
    relabel_configs:
      - source_labels: [__address__]
        target_label: __param_target
      - source_labels: [__param_target]
        target_label: instance
      - target_label: __address__
        #blackbox exporter 所在节点
        replacement: 10.10.50.24:9115

保存配置并热加载配置文件

[root@k8s-master ~]# curl -X POST http://10.10.50.24:9090/-/reload

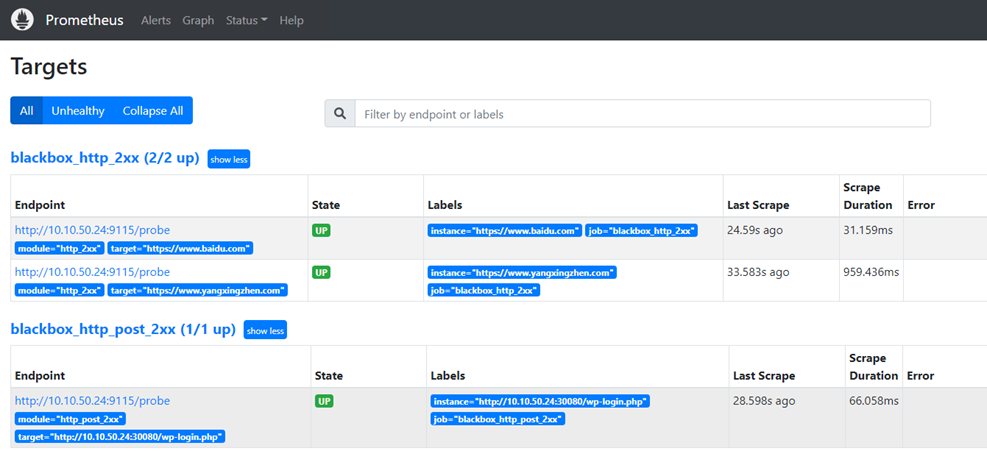

5）访问Prometheus的UI查看下targets

# 浏览器输入http://10.10.50.24:9090

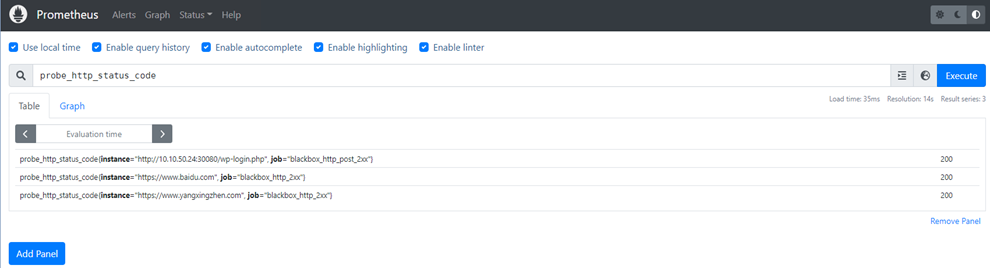

# 查询数据

6）如果HTTP服务启用了安全认证，Blockbox Exporter内置了对basic_auth的支持，可以直接设置相关的认证信息即可：

http_basic_auth_example:

    prober: http

    timeout: 5s

    http:

      method: POST

      headers:

        Host: "login.example.com"

      basic_auth:

        username: "username"

        password: "mysecret"

对于使用了Bear Token的服务也可以通过bearer_token配置项直接指定令牌字符串，或者通过bearer_token_file指定令牌文件。

对于一些启用了HTTPS的服务，但是需要自定义证书的服务，可以通过tls_config指定相关的证书信息：

http_custom_ca_example:

    prober: http

    http:

      method: GET

      tls_config:

        ca_file: "/certs/my_cert.crt"

7）自定义探针

在默认情况下HTTP探针只会对HTTP返回状态码进行校验，如果状态码为2XX（200 <= StatusCode < 300）则表示探测成功，并且探针返回的指标probe_success值为1。

如果用户需要指定HTTP返回状态码，或者对HTTP版本有特殊要求，如下所示，可以使用valid_http_versions和valid_status_codes进行定义：

http_2xx_example:

    prober: http

    timeout: 5s

    http:

      valid_http_versions: ["HTTP/1.1", "HTTP/2"]

      valid_status_codes: [200,301,302]

默认情况下，Blockbox返回的样本数据中也会包含指标probe_http_ssl，用于表明当前探针是否使用了SSL：

# HELP probe_http_ssl Indicates if SSL was used for the final redirect

# TYPE probe_http_ssl gauge

probe_http_ssl 0

而如果用户对于HTTP服务是否启用SSL有强制的标准。则可以使用fail_if_ssl和fail_if_not_ssl进行配置。fail_if_ssl为true时，表示如果站点启用了SSL则探针失败，反之成功。fail_if_not_ssl刚好相反。

http_2xx_example:

    prober: http

    timeout: 5s

    http:

      valid_status_codes: []

      method: GET

      no_follow_redirects: false

      fail_if_ssl: false

      fail_if_not_ssl: false

除了基于HTTP状态码，HTTP协议版本以及是否启用SSL作为控制探针探测行为成功与否的标准以外，还可以匹配HTTP服务的响应内容。使用fail_if_matches_regexp和fail_if_not_matches_regexp用户可以定义一组正则表达式，用于验证HTTP返回内容是否符合或者不符合正则表达式的内容。

  http_2xx_example:

    prober: http

    timeout: 5s

    http:

      method: GET

      fail_if_matches_regexp:

        - "Could not connect to database"

      fail_if_not_matches_regexp:

        - "Download the latest version here"

2、TCP（监控主机端口存活状态）

1）检测端口是否存活,在blackbox.yml 配置文件中使用的配置是tcp_connect模块

[root@k8s-master ~]# vim /usr/local/blackbox_exporter/blackbox.yml

# 添加以下内容

  tcp_connect:
    timeout: 5s
    prober: tcp

2）添加Prometheus配置

[root@k8s-master ~]# vim /usr/local/prometheus/prometheus.yml

# 添加以下内容

  - job_name: 'blackbox_check_ports'
    metrics_path: /probe
    params:
      module: [tcp_connect]
    static_configs:
      - targets:
        - 10.10.50.24:9115
        - 10.10.50.24:9090
    relabel_configs:
      - source_labels: [__address__]
        target_label: __param_target
      - source_labels: [__param_target]
        target_label: instance
      - target_label: __address__
        #blackbox exporter 所在节点
        replacement: 10.10.50.24:9115

3）Prometheus热加载配置文件

[root@k8s-master ~]# curl -X POST http://10.10.50.24:9090/-/reload

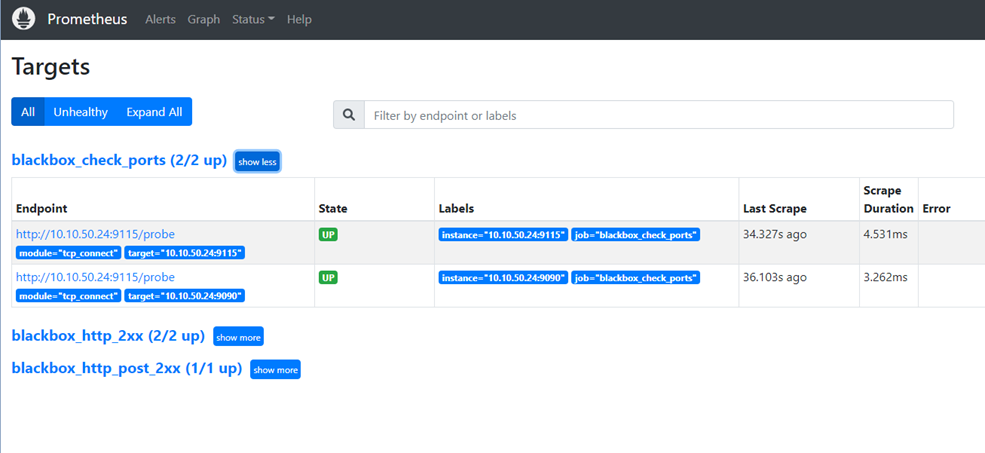

4）访问Prometheus的UI查看下targets

# 浏览器输入http://10.10.50.24:9090

# 查询数据

3、ICMP 测试（主机探活）

1）通过 ping(icmp) 检测服务器的存活,在blackbox.yml使用的配置是icmp模块

[root@k8s-master ~]# vim /usr/local/blackbox_exporter/blackbox.yml

# 添加以下内容

  icmp:
    prober: icmp
    timeout: 5s
    icmp:
      ttl: 5

2）添加Prometheus配置

[root@k8s-master ~]# vim /usr/local/prometheus/prometheus.yml

# 添加以下内容

  - job_name: 'blackbox_check_hosts'
    metrics_path: /probe
    params:
      module: [icmp]
    static_configs:
      - targets:
        - 10.10.50.24
        - 10.10.50.23
    relabel_configs:
      - source_labels: [__address__]
        target_label: __param_target
      - source_labels: [__param_target]
        target_label: instance
      - target_label: __address__
        #blackbox exporter 所在节点
        replacement: 10.10.50.24:9115

3）Prometheus热加载配置文件

[root@k8s-master ~]# curl -X POST http://10.10.50.24:9090/-/reload

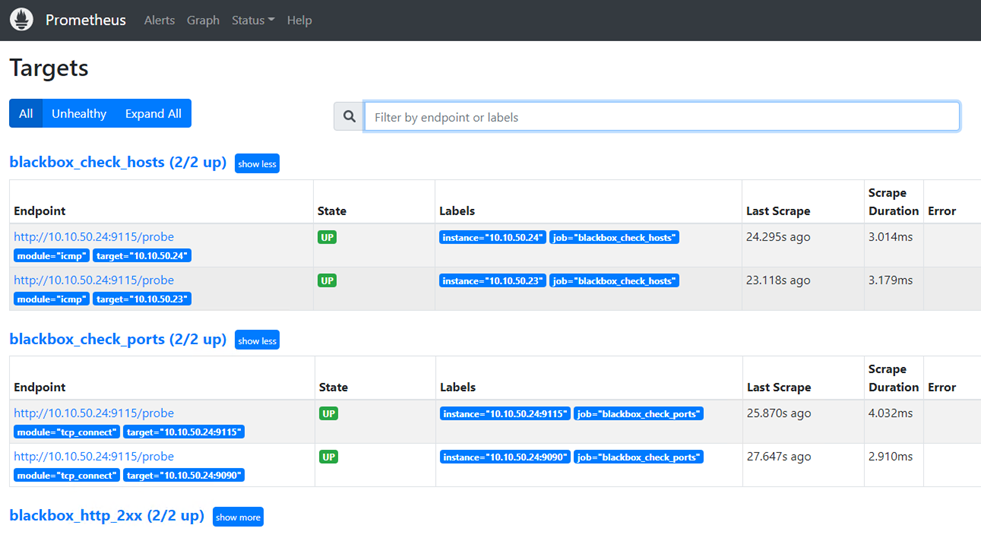

4）访问Prometheus的UI查看下targets

# 浏览器输入http://10.10.50.24:9090

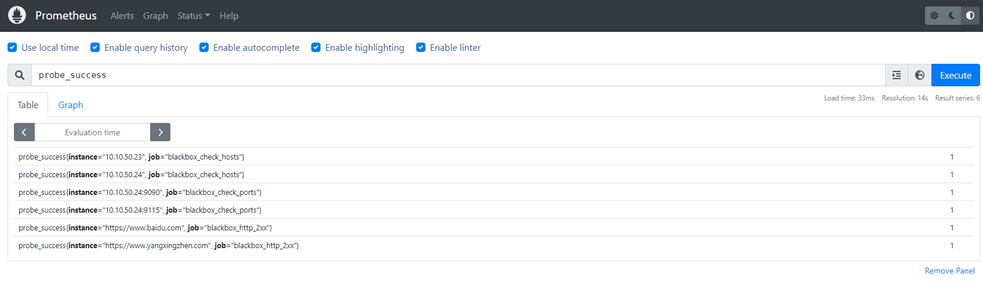

# 查询数据

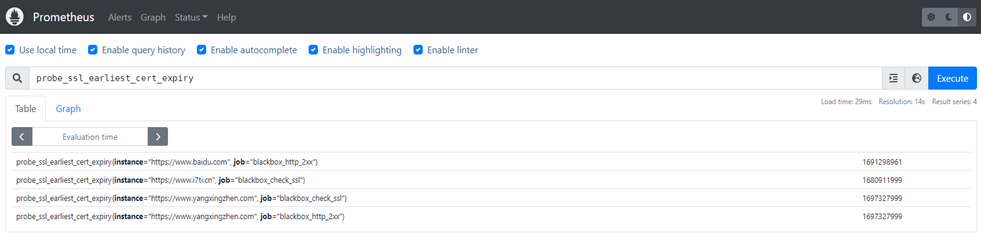

4、检测SSL证书过期时间

1）检测SSL证书,在blackbox.yml配置文件中使用的配置是模块

[root@k8s-master ~]# vim /usr/local/blackbox_exporter/blackbox.yml

# 添加以下内容

  http_2xx:
    prober: http
    http:
      method: GET
      preferred_ip_protocol: "ipv4"
      valid_http_versions: ["HTTP/1.1", "HTTP/2"]
      valid_status_codes: [200,301,302,303]

2）添加Prometheus配置

[root@k8s-master ~]# vim /usr/local/prometheus/prometheus.yml

# 添加以下内容

  - job_name: 'blackbox_check_ssl'
    metrics_path: /probe
    params:
      module: [http_2xx]
    static_configs:
      - targets:
        - https://www.yangxingzhen.cn
        - https://www.i7ti.cn
    relabel_configs:
      - source_labels: [__address__]
        target_label: __param_target
      - source_labels: [__param_target]
        target_label: instance
      - target_label: __address__
        #blackbox exporter 所在节点
        replacement: 10.10.50.24:9115

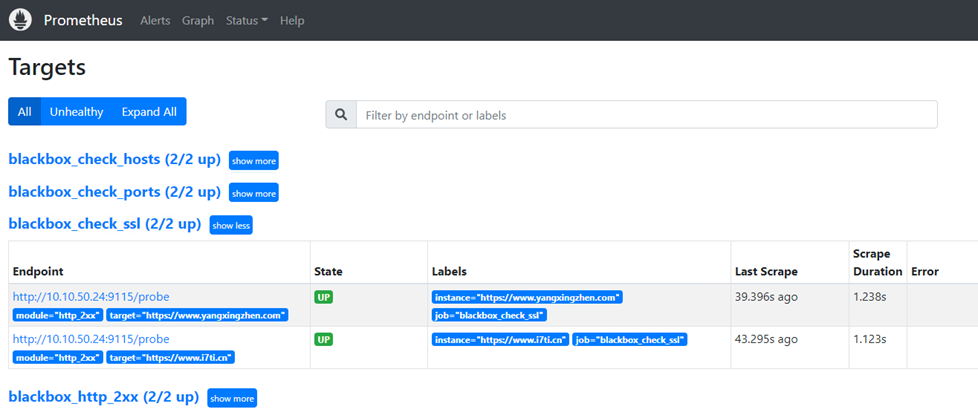

3）Prometheus热加载配置文件

[root@k8s-master ~]# curl -X POST http://10.10.50.24:9090/-/reload

4）访问Prometheus的UI查看下targets

# 浏览器输入http://10.10.50.24:9090

# 查询数据

5）时间戳转换

# 这里以yangxingzhen.com的SSL证书为例，证书过期时间为2023年10月15日

[root@k8s-master ~]# date -d "@1697327999"

Sun Oct 15 07:59:59 CST 2023

5、相关告警规则

1）主机端口不通

probe_success{job="blackbox_check_ports"} == 0

2）主机ping不通

probe_success{job="blackbox_check_hosts"} == 0

2非200HTTP状态码

probe_http_status_code{job="blackbox_http_2xx"} != 200

4）SSL证书还有30天过期

probe_ssl_earliest_cert_expiry{job="blackbox_check_ssl"} - time() < 86400 * 30

若文章图片、下载链接等信息出错，请在评论区留言反馈，博主将第一时间更新！如本文“对您有用”，欢迎随意打赏，谢谢！

继续阅读
历史上的今天
11 月
19
Wechat
微信扫一扫，加我！
weinxin
我的微信
微信号已复制
微信公众号
微信扫一扫，关注我！
weinxin
我的公众号
公众号已复制
小柒助手
  • 本文由 小柒助手 发表于 2022年11月19日 14:22:05
  • 声明：本站所有文章，如无特殊说明或标注，本站文章均为原创。任何个人或组织，在未征得本站同意时，禁止复制、盗用、采集、发布本站内容到任何网站、书籍等各类媒体平台。转载请务必保留本文链接：https://www.yangxingzhen.cn/8419.html

加载中...

匿名

发表评论

匿名网友
:?: :razz: :sad: :evil: :!: :smile: :oops: :grin: :eek: :shock: :???: :cool: :lol: :mad: :twisted: :roll: :wink: :idea: :arrow: :neutral: :cry: :mrgreen:

拖动滑块以完成验证
