Kubernetes部署Jenkins实现CI/CD

小柒助手 Jenkins评论128字数 5463阅读18分12秒阅读模式

一、系统环境

IP

角色文章源自小柒网-https://www.yangxingzhen.cn/9640.html

主机名文章源自小柒网-https://www.yangxingzhen.cn/9640.html

Pod文章源自小柒网-https://www.yangxingzhen.cn/9640.html

192.168.2.198

Master文章源自小柒网-https://www.yangxingzhen.cn/9640.html

k8s-master1文章源自小柒网-https://www.yangxingzhen.cn/9640.html

文章源自小柒网-https://www.yangxingzhen.cn/9640.html

192.168.2.199

Master文章源自小柒网-https://www.yangxingzhen.cn/9640.html

k8s-master2文章源自小柒网-https://www.yangxingzhen.cn/9640.html

文章源自小柒网-https://www.yangxingzhen.cn/9640.html

192.168.2.200

Master文章源自小柒网-https://www.yangxingzhen.cn/9640.html

k8s-master3

192.168.2.195

Node

k8s-node1

Jenkins

192.168.2.196

Node

k8s-node2

Jenkins

192.168.2.197

Node

k8s-node3

Jenkins

192.168.2.201

NFS

k8s-nfs

注:本教程使用kubernetes v1.27.6版本,其他版本请自行测试。

二、部署NFS

1、安装NFS

[root@k8s-nfs ~]# yum -y install rpcbind nfs-utils

2、创建共享目录

[root@k8s-nfs ~]# mkdir -p /data/jenkins

3、配置exports

[root@k8s-nfs ~]# cat >>/etc/exports <<EOF

/data/jenkins 192.168.2.0/24(rw,no_root_squash,no_all_squash,sync)

EOF

4、启动rpcbind、nfs服务

[root@k8s-nfs ~]# systemctl start rpcbind

[root@k8s-nfs ~]# systemctl start nfs

[root@k8s-nfs ~]# systemctl enable rpcbind

[root@k8s-nfs ~]# systemctl enable nfs

5、查看共享目录

[root@k8s-nfs ~]# showmount -e 192.168.2.201

Export list for 192.168.2.201:

/data/jenkins 192.168.2.0/24

三、创建StorageClass、Namespace

1、创建StorageClass

[root@k8s-master1 ~]# mkdir kube-devops && cd kube-devops

[root@k8s-master1 kube-devops]# vim kube-devops-storageclass.yaml

kind: StorageClass
apiVersion: storage.k8s.io/v1
metadata:
  name: devops-storage
provisioner: kubernetes.io/no-provisioner
volumeBindingMode: WaitForFirstConsumer

[root@k8s-master1 kube-devops]# kubectl apply -f kube-devops-storageclass.yaml

storageclass.storage.k8s.io/devops-storage created

2、创建Namespace

[root@k8s-master1 kube-devops]# vim kube-devops-namespace.yaml

apiVersion: v1
kind: Namespace
metadata:
  name: kube-devops
  labels:
    app: devops

[root@k8s-master1 kube-devops]# kubectl apply -f kube-devops-namespace.yaml

namespace/kube-devops created

3、Node节点安装nfs-utils

[root@k8s-node1 ~]# yum -y install nfs-utils

[root@k8s-node2 ~]# yum -y install nfs-utils

[root@k8s-node3 ~]# yum -y install nfs-utils

四、部署Jenkins

1、创建PV、PVC

[root@k8s-master1 kube-devops]# vim kube-devops-nfs.yaml

---
apiVersion: v1
kind: PersistentVolume
metadata:
  name: jenkins-pv
spec:
  capacity:
    storage: 5Gi
  accessModes:
  - ReadWriteMany
  persistentVolumeReclaimPolicy: Delete
  nfs:
    server: 192.168.2.201
    path: /data/jenkins
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: jenkins-pvc
  namespace: kube-devops
spec:
  accessModes:
  - ReadWriteMany
  resources:
    requests:
      storage: 5Gi

[root@k8s-master1 kube-devops]# kubectl apply -f kube-devops-nfs.yaml

persistentvolume/jenkins-pv unchanged

persistentvolumeclaim/jenkins-pvc created

2、创建角色授权

[root@k8s-master1 kube-devops]# vim kube-devops-rbac.yaml

apiVersion: v1
kind: ServiceAccount
metadata:
  name: jenkins-admin
  namespace: kube-devops
  labels:
    name: jenkins
---
kind: ClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: jenkins-admin
  labels:
    name: jenkins
subjects:
  - kind: ServiceAccount
    name: jenkins-admin
    namespace: kube-devops
roleRef:
  kind: ClusterRole
  name: cluster-admin
  apiGroup: rbac.authorization.k8s.io

[root@k8s-master1 kube-devops]# kubectl apply -f kube-devops-rbac.yaml

serviceaccount/jenkins-admin created

clusterrolebinding.rbac.authorization.k8s.io/jenkins-admin created

3、创建Deployment

[root@k8s-master1 kube-devops]# vim kube-devops-deployment.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: jenkins
  namespace: kube-devops
  labels:
    app: jenkins
spec:
  selector:
    matchLabels:
      app: jenkins
  replicas: 1
  template:
    metadata:
      labels:
        app: jenkins
    spec:
      serviceAccountName: jenkins-admin
      containers:
      - name: jenkins
        image: jenkins/jenkins:lts
        securityContext:
          runAsUser: 0
          privileged: true
        ports:
        - name: http
          containerPort: 8080
        - name: jnlp
          containerPort: 50000
        resources:
          limits:
            memory: 2Gi
            cpu: "1000m"
          requests:
            memory: 1Gi
            cpu: "500m"
        env:
        - name: LIMITS_MEMORY
          valueFrom:
            resourceFieldRef:
              resource: limits.memory
              divisor: 1Mi
        - name: "JAVA_OPTS"
          value: "
                   -Xmx$(LIMITS_MEMORY)m
                   -XshowSettings:vm
                   -Dhudson.slaves.NodeProvisioner.initialDelay=0
                   -Dhudson.slaves.NodeProvisioner.MARGIN=50
                   -Dhudson.slaves.NodeProvisioner.MARGIN0=0.85
                   -Duser.timezone=Asia/Shanghai
                 "
        volumeMounts:
        - name: data
          mountPath: /var/jenkins_home
      volumes:
      - name: data
        persistentVolumeClaim:
          claimName: jenkins-pvc

[root@k8s-master1 kube-devops]# kubectl apply -f kube-devops-deployment.yaml

deployment.apps/jenkins created

4、创建Service

[root@k8s-master1 kube-devops]# vim kube-devops-service.yaml

apiVersion: v1
kind: Service
metadata:
  name: jenkins
  namespace: kube-devops
  labels:
    app: jenkins
spec:
  type: NodePort
  ports:
  - name: http
    port: 8080
    targetPort: 8080
    nodePort: 32001
  - name: jnlp
    port: 50000
    targetPort: 50000
    nodePort: 32002
  selector:
    app: jenkins

[root@k8s-master1 kube-devops]# kubectl apply -f kube-devops-service.yaml

service/jenkins created

5、查看Pod和Service

[root@k8s-master1 kube-devops]# kubectl get pod,svc -n kube-devops

6、访问Jenkins

1)浏览器输入http://192.168.2.198:32001,如下图所示

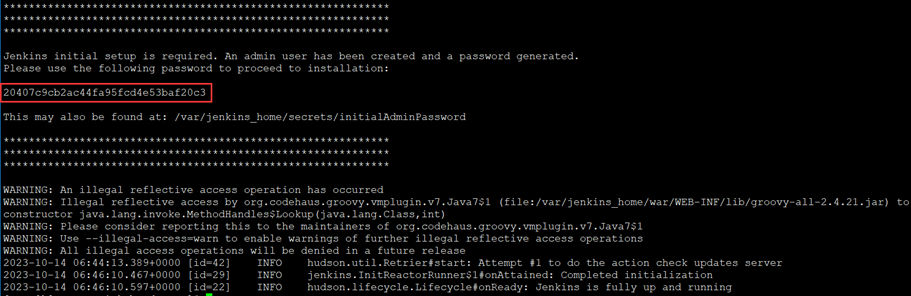

2)获取Jenkins初始化生成密码

[root@k8s-master1 kube-devops]# kubectl logs -n kube-devops jenkins-6dd7dddb8-kkgr9

3)登录Jenkins

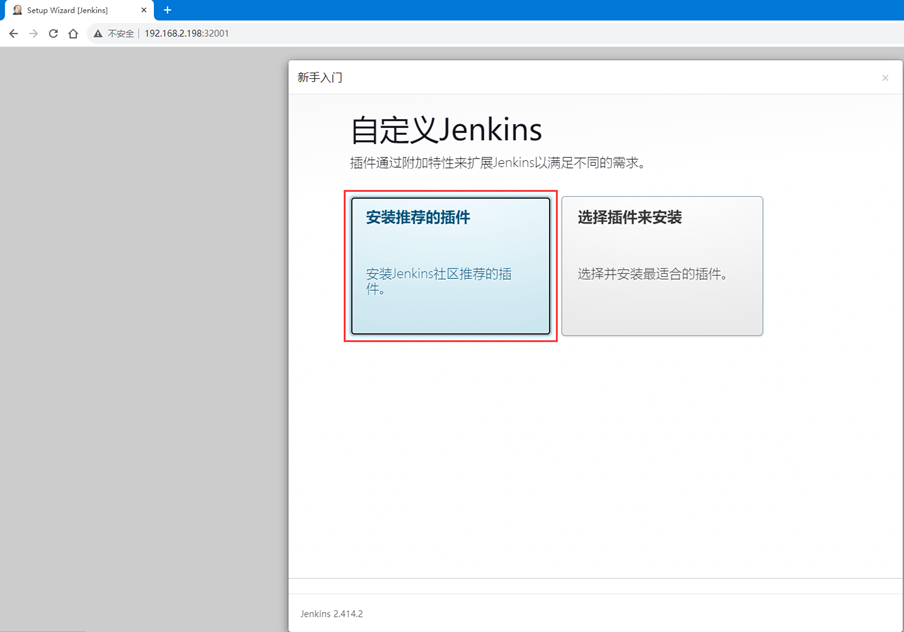

4)安装推荐插件

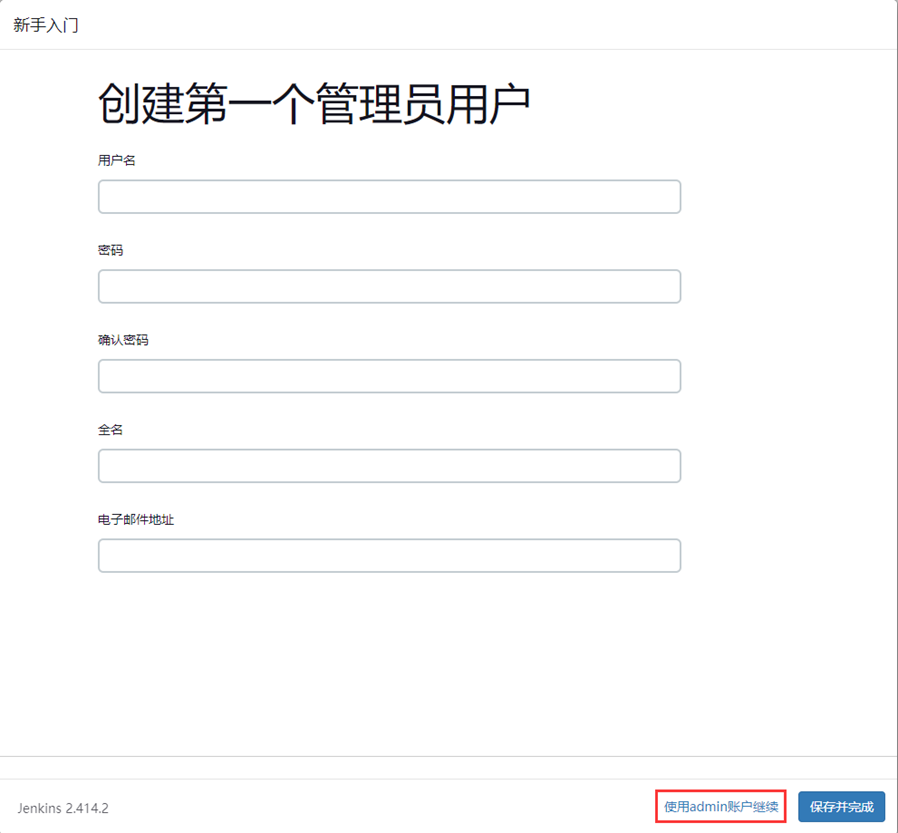

5)使用admin登录

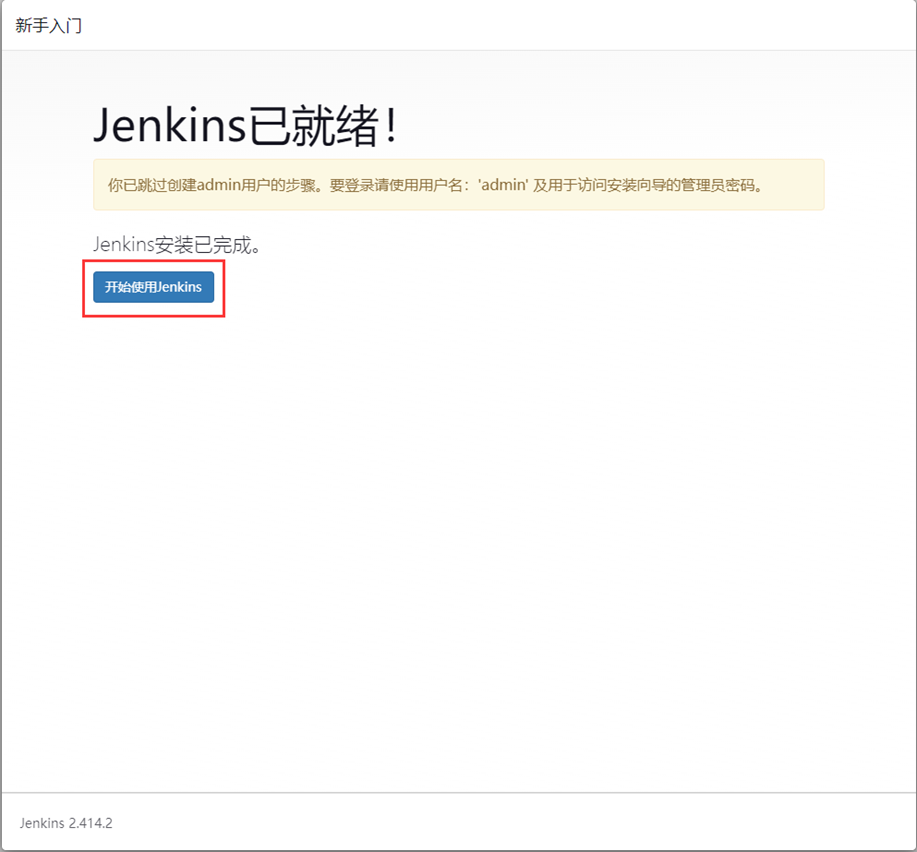

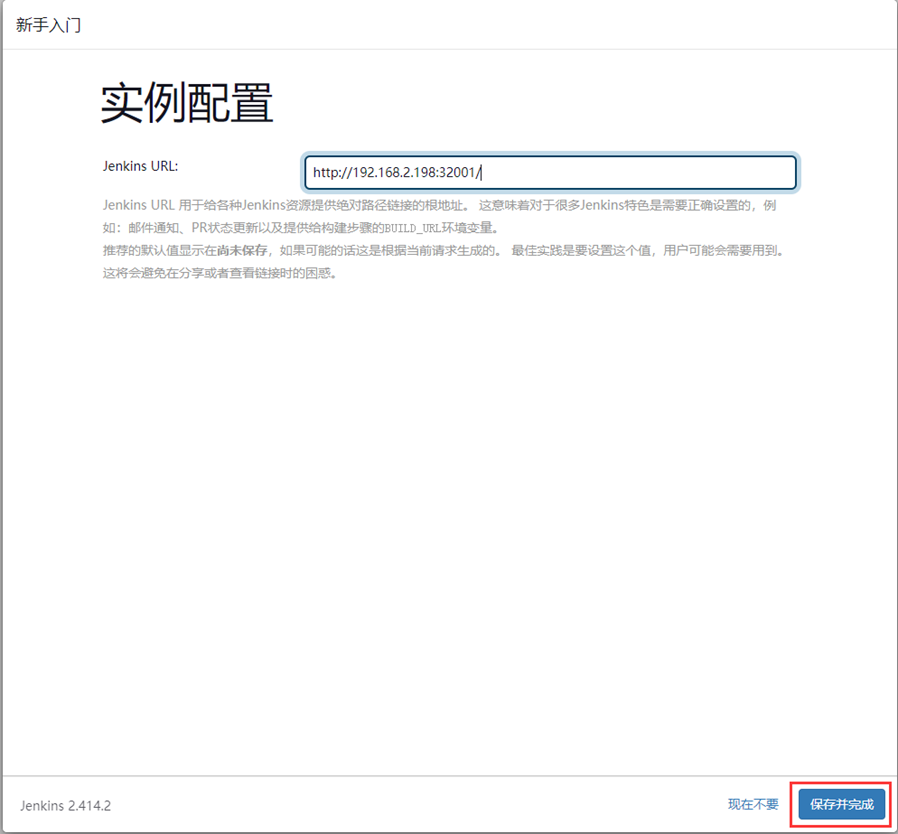

6)实例配置

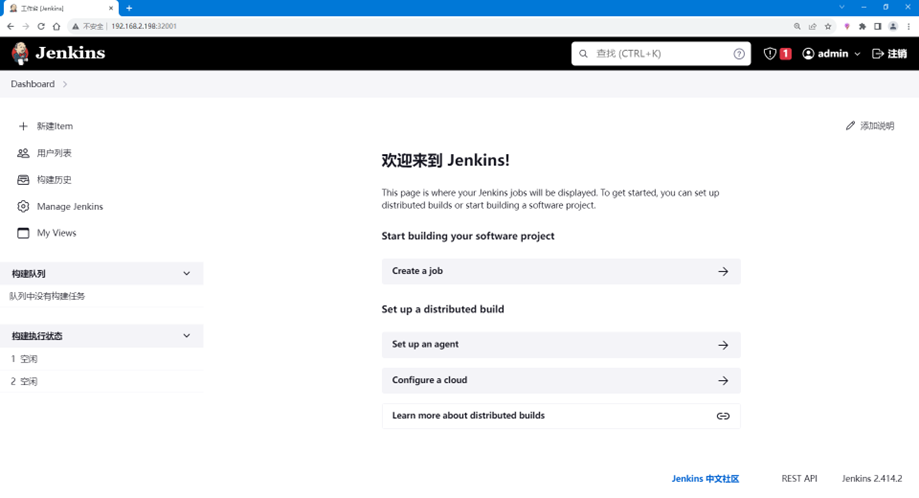

7)进入Jenkins界面

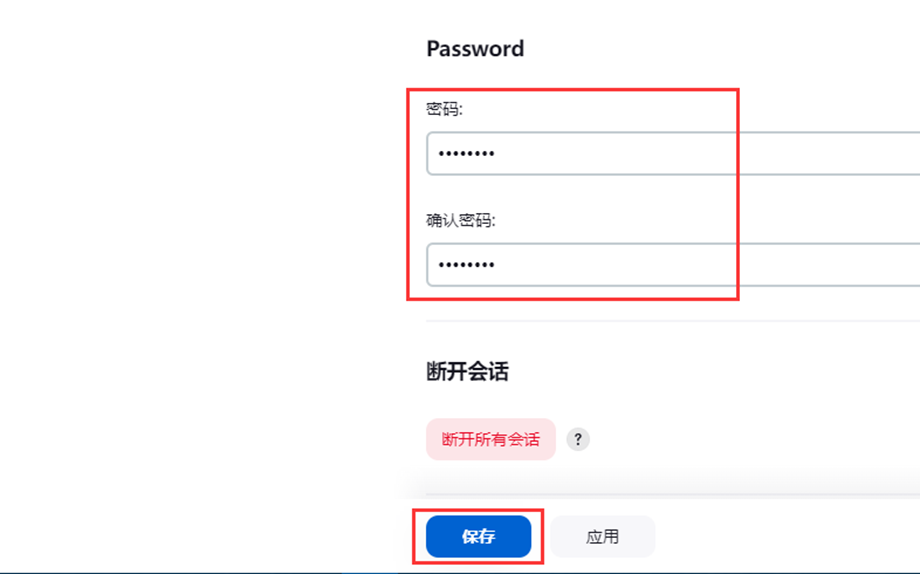

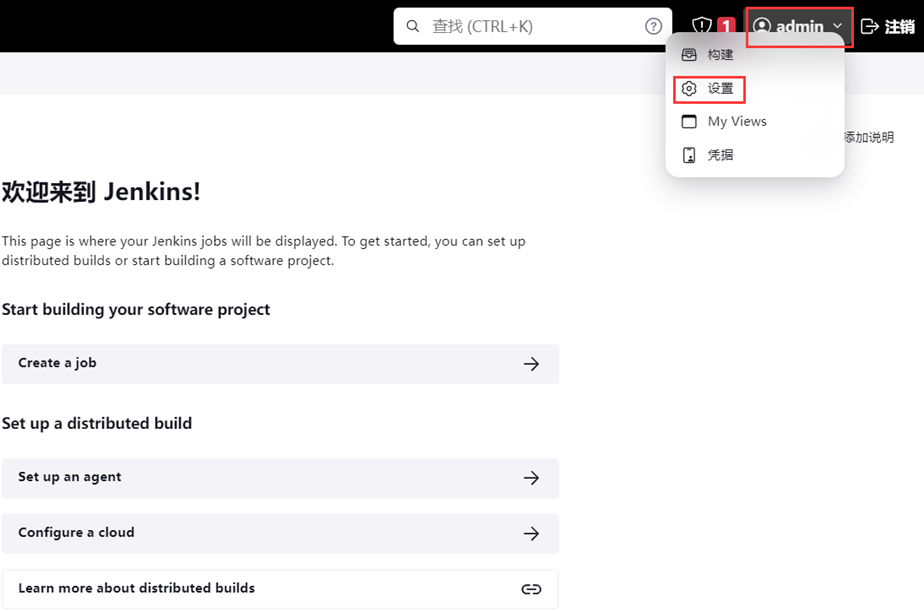

8)修改密码

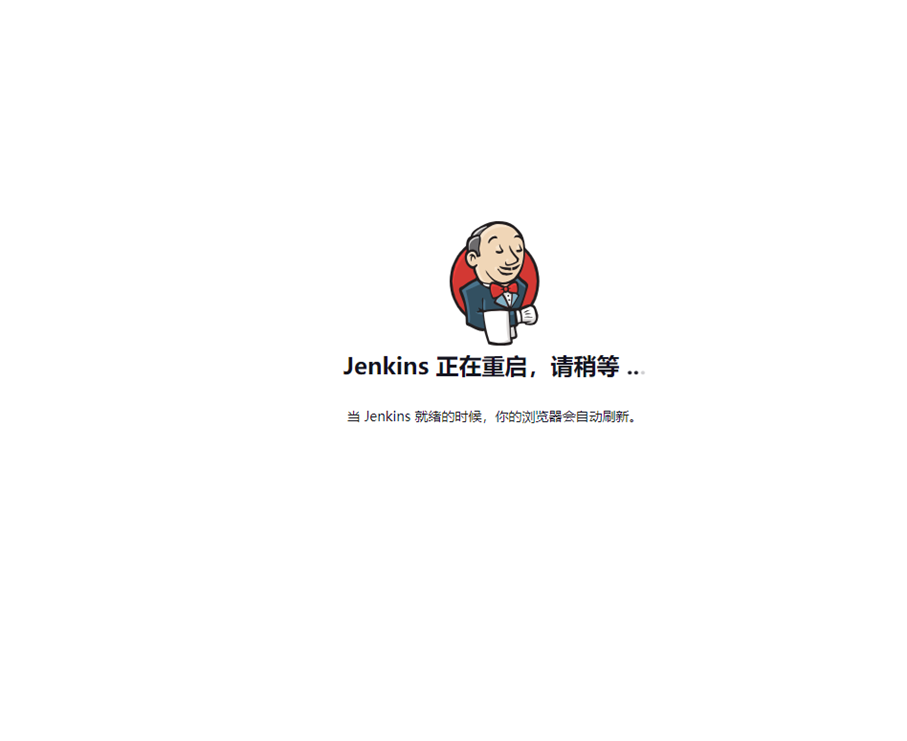

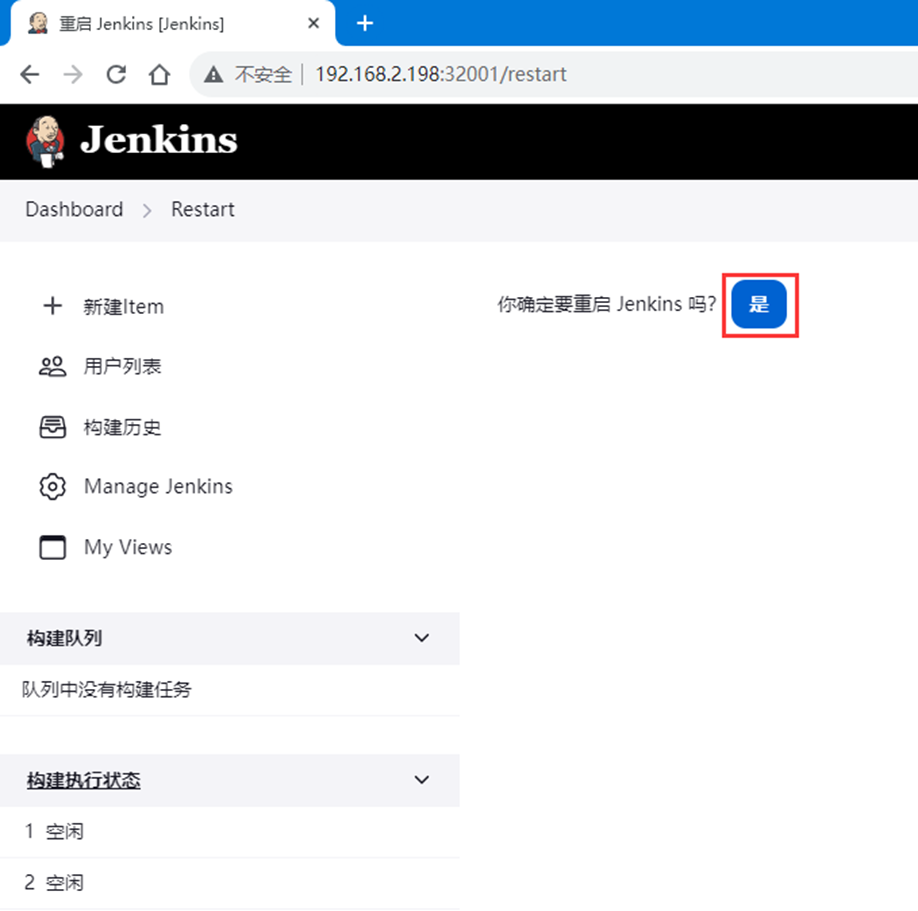

9)重启Jenkins加载中文插件

# 浏览器输入http://192.168.2.198:32001,如下图所示

10)使用新密码重新登录Jenkins

五、部署CI/CD

# 这里采用脚本部署,也可以在Jenkins上安装Kubernetes插件

1、Pipeline简介

Pipeline,简单来说,就是一套运行在Jenkins上的工作流框架,将原来独立运行于单个或者多个节点的任务连接起来,实现单个任务难以完成的复杂流程编排和可视化的工作。

Jenkins Pipeline有几个核心概念:

  • Node:节点,一个Node就是一个Jenkins节点,Master或者Agent,是执行Step的具体运行环境,比如我们之前动态运行的Jenkins Slave就是一个Node节点
  • Stage:阶段,一个Pipeline可以划分为若干个Stage,每个Stage代表一组操作,比如:Build、Test、Deploy,Stage 是一个逻辑分组的概念,可以跨多个Node
  • Step:步骤,Step是最基本的操作单元,可以是打印一句话,也可以是构建一个Docker镜像,由各类Jenkins插件提供,比如命令:sh 'make',就相当于我们平时shell终端中执行make命令一样。

Pipeline的使用:

  • Pipeline脚本是由Groovy语言实现的
  • Pipeline支持两种语法:Declarative(声明式)和Scripted Pipeline(脚本式)语法
  • Pipeline也有两种创建方法:可以直接在Jenkins的Web UI界面中输入脚本;也可以通过创建一个Jenkinsfile脚本文件放入项目源码库中
  • 一般我们都推荐在Jenkins中直接从源代码控制(SCMD)中直接载入 Jenkinsfile Pipeline这种方法

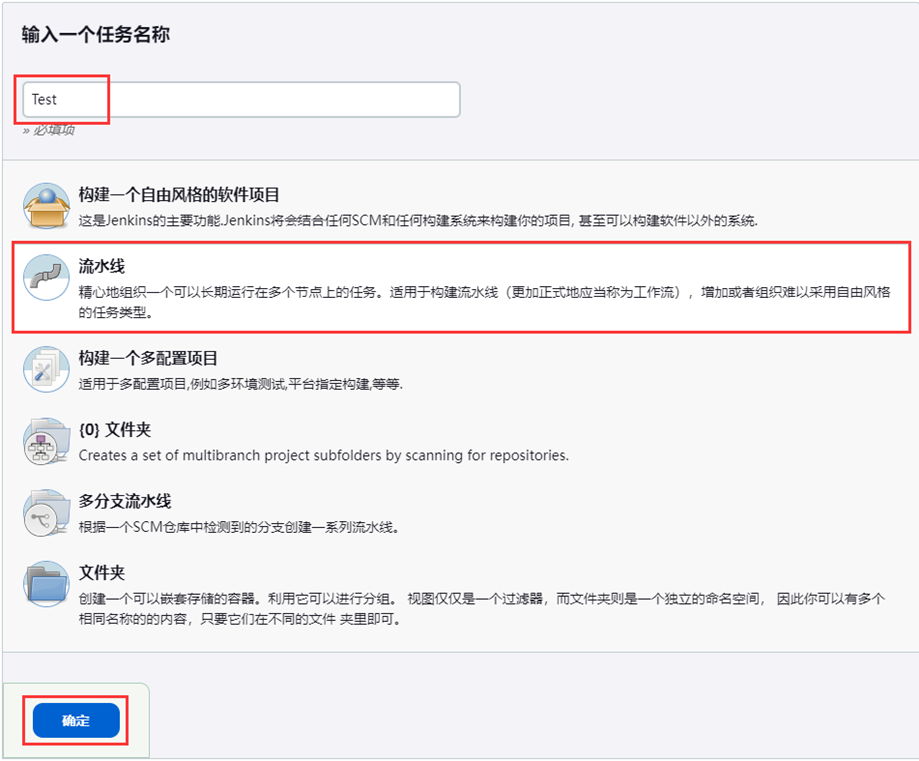

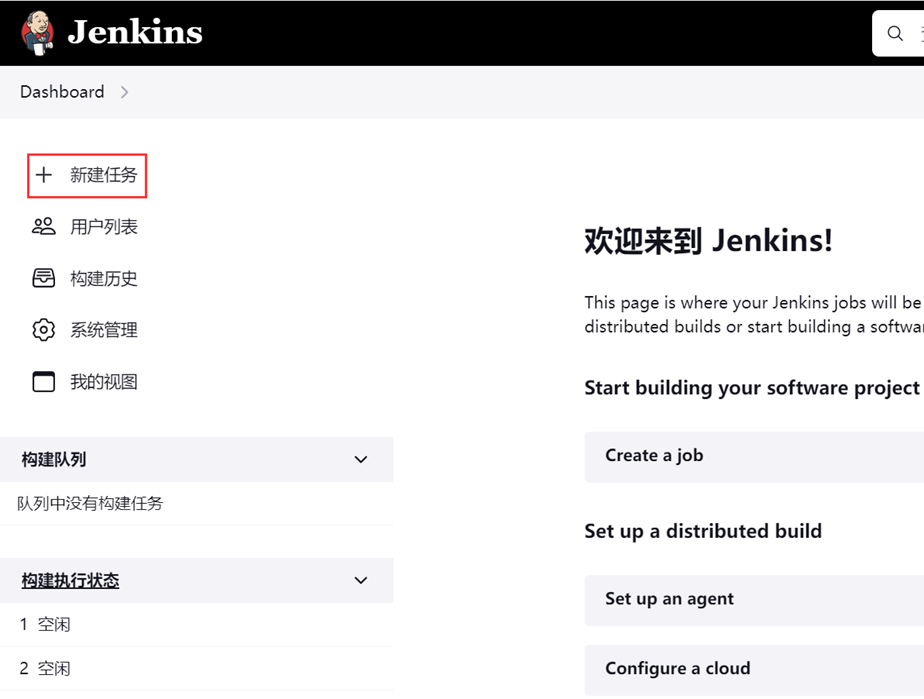

2、创建Pipeline任务


脚本内容:

node {
  stage('Clone') {
    echo "1.Clone Stage"
  }
  stage('Test') {
    echo "2.Test Stage"
  }
  stage('Build') {
    echo "3.Build Stage"
  }
  stage('Deploy') {
    echo "4. Deploy Stage"
  }
}

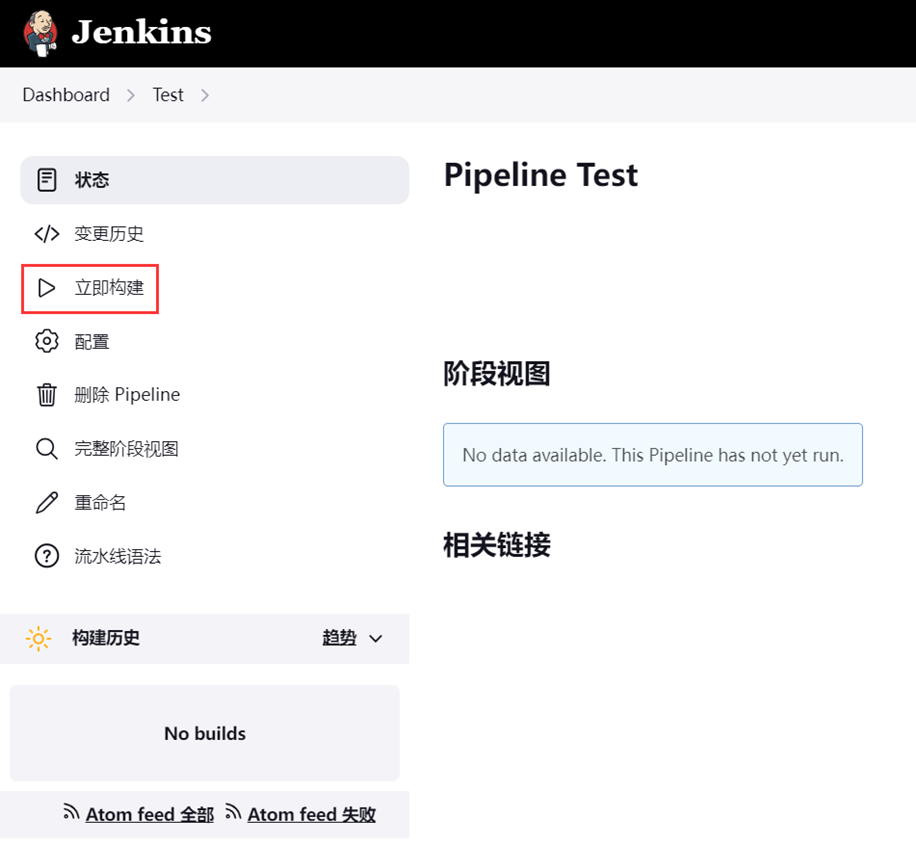

3、执行Pipeline任务

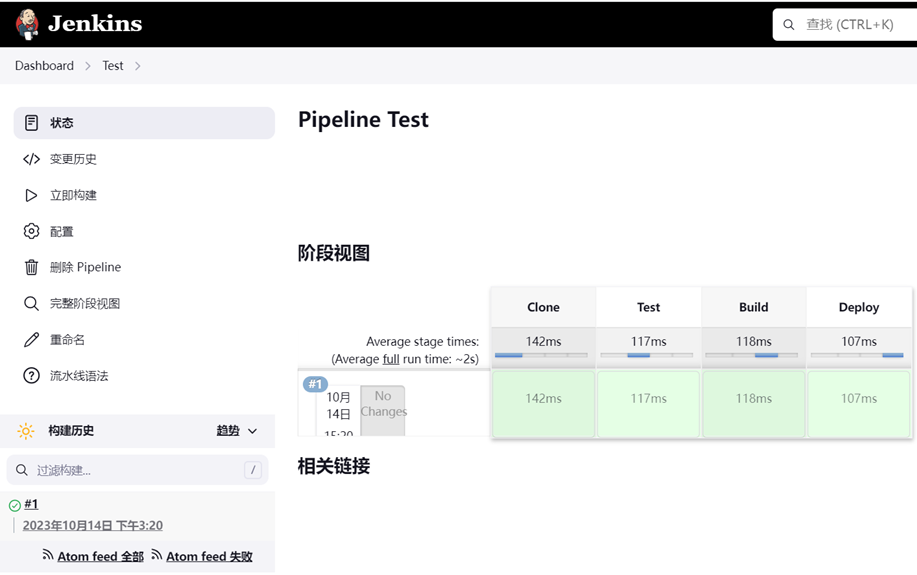

# 构建结果,如下图

4、部署完整应用

部署应用的流程如下:

1)拉取代码

2)编译打包

3)编写Dockerfile

4)构建Docker镜像

5)推送Docker镜像到镜像仓库

6)编写Kubernetes YAML文件

7)更改yaml文件中Docker镜像tag号

8)执行kubectl工具部署应用

9)测试人员验证

10)完整应用部署流程,如下图所示

若文章图片、下载链接等信息出错,请在评论区留言反馈,博主将第一时间更新!如本文“对您有用”,欢迎随意打赏,谢谢!
